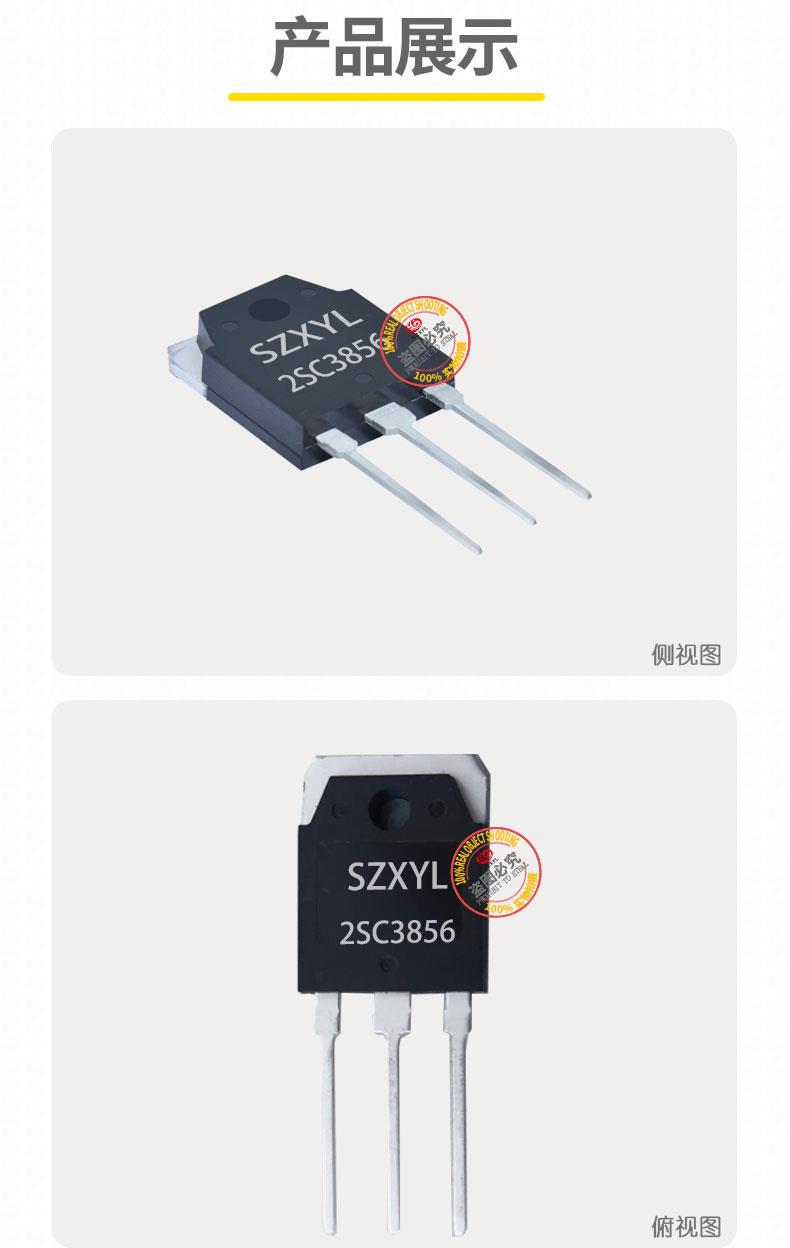

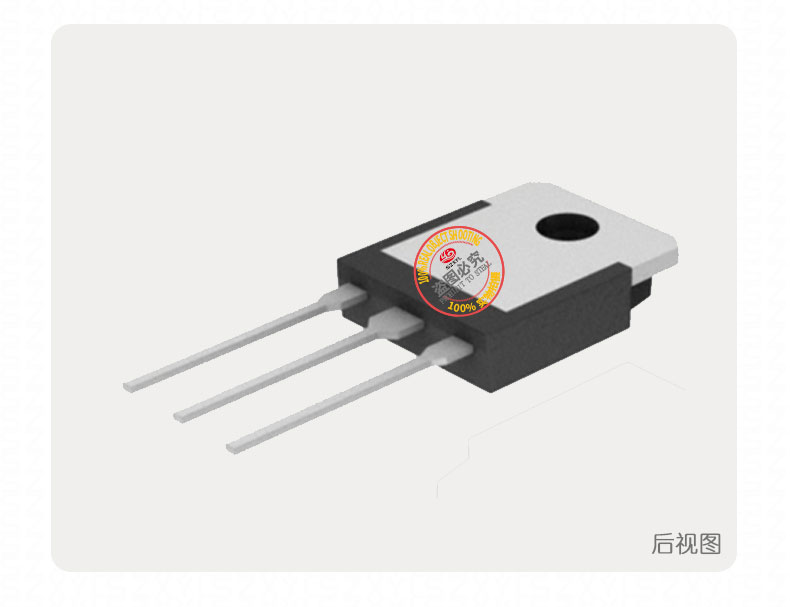

2SC3856 是NPN 型功率晶体管，采用 TO-3P 金属封装，具备卓越的耐压能力和可靠的散热性能，适用于音频功放、工业电源及电机驱动等场景。
电气性能

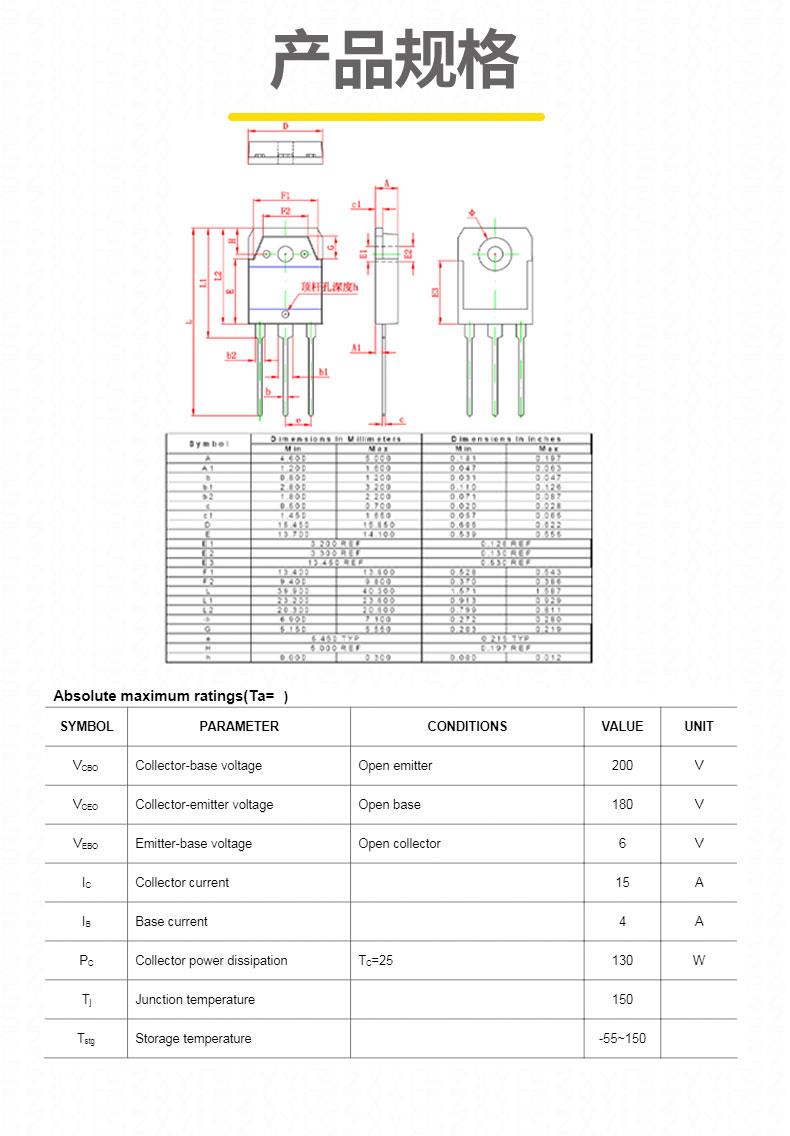

- 电压与电流：集电极 - 发射极电压达 180V，集电极 - 基极电压高达 200V，zui大集电极电流为 15A，峰值电流可达 30A，可承受 130W 的连续功率耗散。
- 电流增益：直流电流增益范围为 50-180，支持大电流条件下的稳定驱动。
- 饱和压降：VCE 饱和值≤2.0V，确保高效的功率转换效率。
- 开关特性：存储时间≤1.8μs，下降时间≤0.6μs，适用于 50-400Hz 的低频开关应用。
- 频率响应：跃迁频率达 20MHz，结合低输出电容，可满足中等频率开关需求。
封装与可靠性
- 封装设计：TO-3P 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。
- 环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
- 热管理：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻控制在 1.0℃/W 以下。
技术优势
- 宽安全工作区（SOA）：支持高电压大电流环境下的稳定运行，适用于电机驱动、逆变器等需要高可靠性功率输出的场景。
- 抗冲击能力：优化的基极 - 发射极结构增强了抗感性负载冲击能力，可承受瞬时高电压尖峰，尤其适合超声波设备中的高频震荡电路。
- 低噪声表现：在开关过程中具有较低的电磁干扰，适合对干扰敏感的精密电路，如高保真音频放大器。
- 音频功率放大器
作为he心功率器件，可驱动高保真音响系统，其低噪声特性和高电流增益显著提升音质并降低失真，广泛应用于zhuan业功放及家庭影院设备。 - 工业开关电源
在 180V 母线电压下实现高效 DC-DC 转换，支持连续 15A 电流输出，适用于通信基站电源、车载充电器等需要高稳定性的电源模块。 - 电机控制
凭借 180V VCEO 和 15A IC 的稳定工作能力，可用于伺服电机驱动、步进电机控制器等工业设备，确保长时间高负载运行的可靠性。 - 消费电子
低噪声特性使其适用于打印机、点钞机等对电磁干扰敏感的设备，金属封装结构有效抑制信号失真。
- 散热设计
需搭配铝制鳍片散热器，确保结温不超过 150℃。在 PCB 布局中预留大面积铜箔辅助散热，避免长期高温导致性能衰退。 - 驱动电路优化
基极驱动电压需≥4V，推荐使用图腾柱驱动电路以降低开关损耗。在感性负载应用中，需并联续流二极管（如 1N4007）保护晶体管。 - 静态电流设置
建议将静态电流控制在 0.1A 以上，以避开 Vbe-Ic 特性曲线的非线性区域，提升线性度和稳定性。 - 焊接工艺
采用无铅焊接时，需控制温度在 260℃以下，焊接时间≤5 秒，避免引脚氧化或内部结构损坏。建议使用助焊剂增强焊接可靠性。
2SC3856 TO-3P 以其高频率响应、低饱和压降和可靠的散热设计，成为高压功率电子领域的理想选择
